[基础教程] 外部参照详解与小知识点

  [复制链接]
发表于 2015-9-7 20:36:53 | 显示全部楼层 |阅读模式
求关注公众号呀,学了新知识,就回报俺一下关注吧。公众号中每天更新cad文章。


摘要
1.外部参照简单理解为可以跨文件的“块”。
2.外部参照有很多知识点,细节需要在此说说。





  • 有关于dwg外部参照




参照类型:附着型和覆盖型
举例:
  • A文件用附着参照到B文件,当B文件附着参照到C文件时,会自带A文件。
  • A文件用覆盖参照到B文件,当B文件附着参照到C文件时,会丢失A文件,只参照B文件。
  • 简单解释为,A用了附着型参照到B文件后,会永远跟着B,不管B被其他文件参照多少次,A都誓死跟随。若是A用覆盖型参照到B,等B被其他文件参照后,A就会甩了B.
  • 借用此特性,可以达到很多效果。比如,建筑中的某些图元,使用覆盖型参照,其他专业拿建筑做底图时,那些其他专业不需要的部分就会自动丢失。
  • 附着型还有个特性,通过A附着到B,B附着到C.打开C文件后,进入参照管理器可以看到,参照文件会成树状层次。
  • 关于路径:

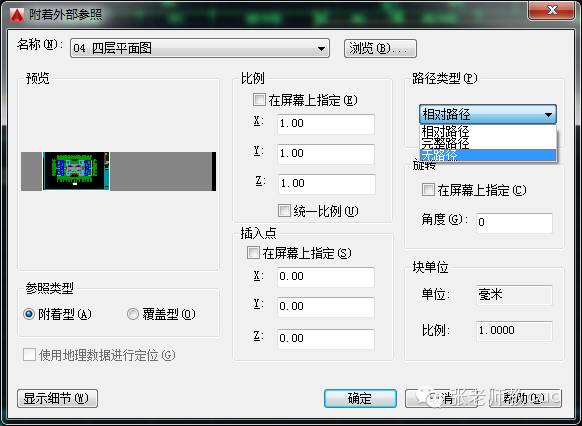

    使用完整路径参照后,文件不能任何移动。
    使用相对路径参照,只要参照与被参照文件之间的相对位置没有改变,就可以被参照。多数文件都使用相对参照。
    无路径参照,需要两个文件在同给一个文件夹下。


7.
卸载:为临时将参照文件从图中取消。
重载:可将卸载的文件重新参照进来。
拆离:将参照文件彻底从图纸拆开。
绑定:将参照文件与绑定到宿主文件中,使之成块融入图中;其中点绑定有两种类型,分别为绑定和插入。简单解释为:绑定为会将绑定到文件中的块名图层名线型名等,都会在变成新的名字,避免冲突替换;使用绑定中的插入,就是完全不变绑定。

8.DWF文件参考底图,DWF是种交流类的cad格式文件,不可编辑。
用DWF文件参考底图对描图有用处。比如将方案的图纸重新绘制,将其转换成DWF文件,参照到新图中。可对呗参照的DWF文件进行各种控制,比如可将其转换成单色,饱和度等,还有点将其设置为不能捕捉夹点,这样就可以避免描图底图对新图的影响。

9.外部参照大部分人用的不多。其实外部参照配合图纸集来使用,简直是画图神器。同时多套相同的施工图一起画都不在话下。





发表于 2015-9-9 10:39:09 | 显示全部楼层
除了 ,DWG,DWF ,还有 PDF ,DGN 可以作为underlay。
发表于 2015-10-29 13:34:58 | 显示全部楼层
干得漂亮,但是参照始终是参照,能不能把参照的局部复制出来,纳为现图所用
发表于 2015-11-1 20:01:23 | 显示全部楼层
453672515 发表于 2015-10-29 13:34
干得漂亮,但是参照始终是参照,能不能把参照的局部复制出来,纳为现图所用

用 ncopy 可以复制Xref/Insert中的对象。
发表于 2015-11-3 14:38:36 | 显示全部楼层
讲述的比较直观,容易理解
发表于 2018-12-24 13:36:28 | 显示全部楼层
你好你的公众号是多少,如何关注
发表于 2019-6-28 18:08:28 | 显示全部楼层
  您公众号是多少
发表于 2023-4-15 23:11:02 | 显示全部楼层
讲得太棒了,公众号多少呀?我去关注
