[基础教程] 图纸集+外部参照=神器

  [复制链接]
发表于 2015-9-21 22:50:31 | 显示全部楼层 |阅读模式
求关注公众号呀,学了新知识,就回报俺一下关注吧。公众号中每天更新cad文章。


摘要
1.cad中自带的图纸集,可以管理图纸,自动打印图纸,打包所有使用中的字体打印样式等给第三方。
2.图纸集的文件结构层次非常清楚;可以实现合理的分工合作,提高工作效率。
3.本篇文章中,讲诉部分图纸集的功能(之所以没全讲,因为我个人就没全用,觉的有些功能虽然很好,但并不是很好用),和外部参照组合起来画图,会达到非常出乎意料的效果。

实例演示


以下为操作过程:

准备:
  • 文件夹

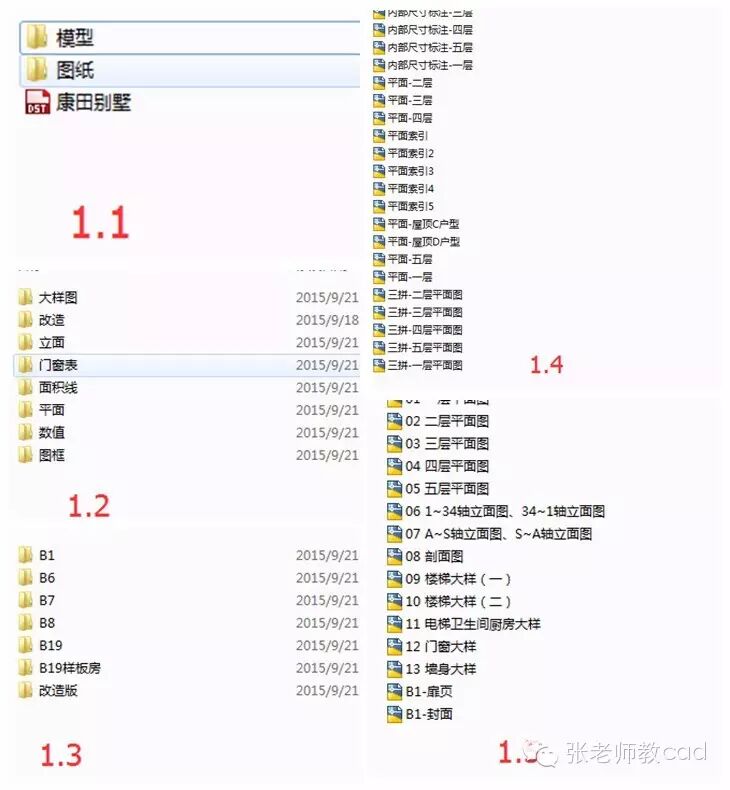

    1.1截图中,模型为可编辑文件(基础文件),图纸为成品图(排版图)文件;dst文件为图纸集。
    1.2为我的模型中的文件,我分为几个大项,1.4为其中平面项中的dwg文件。
    1.3为图纸文件中的子项,本项目需要画5套图,还有各种改造版,交付版,样板房。1.5为其中一个子项中的图纸。

2.CAD中准备:建立dwt模板,DST文件等。

开始画图:
  • 以二层平面位例子:

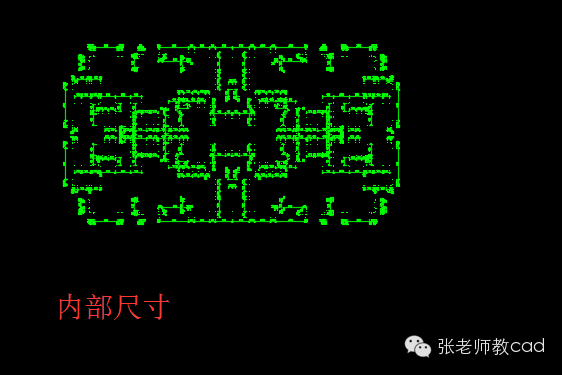

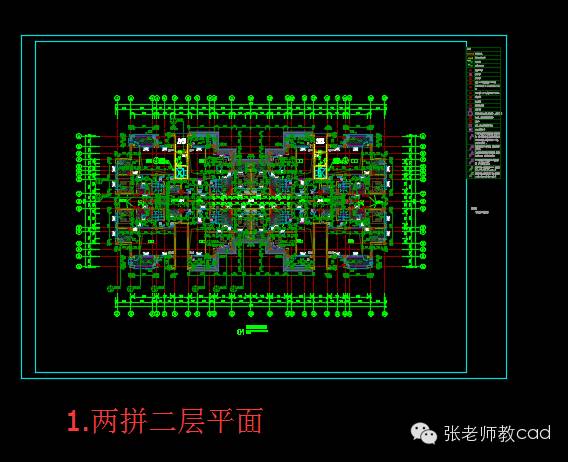

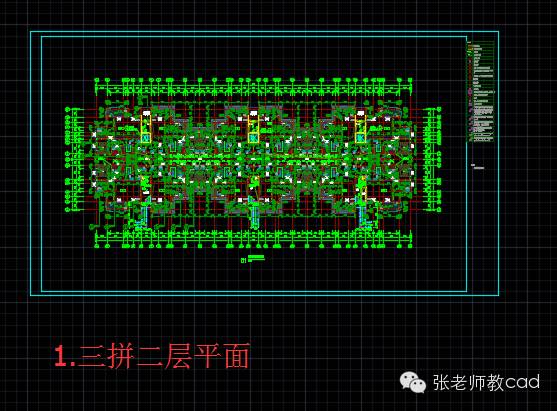

通过以上几个基准图,最后组合成两拼图和三拼图
这样处理,能达到一个好处,改一个其他全部更改。我在基础中,使用动态块,对单个户型的图元修改,会使其他户型同时更改,这样一个地方的修改,就可以同时修改本图中所有的图元,同时更改五套图纸中的所有布置。
单个图纸变的很小,提升画图速度(避免后期,图纸越来越大)。

之后再图纸文件中的子项中,新建二层平面dwg。

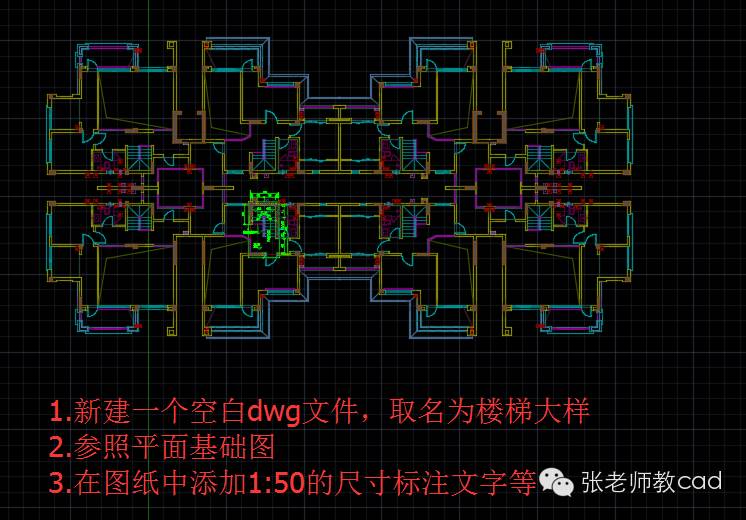

将相应的别墅图纸(两拼、三拼)图纸参照进去,在参照图框。
之后再布局中,绘制视口,设定相应的比例,打印机。

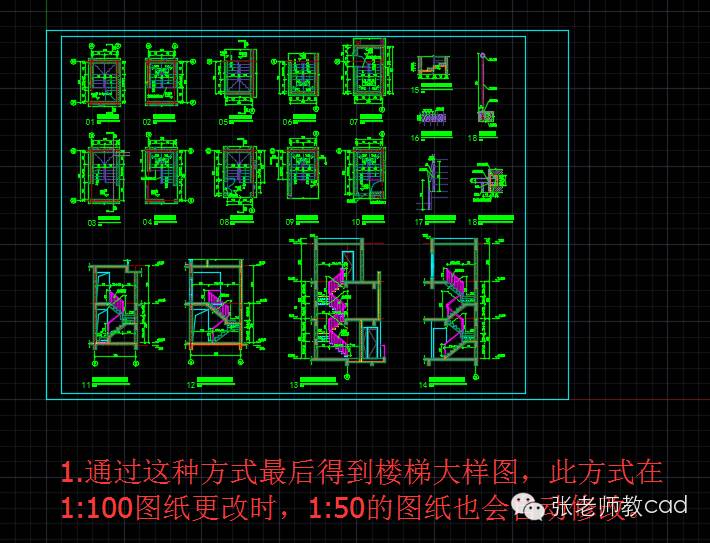

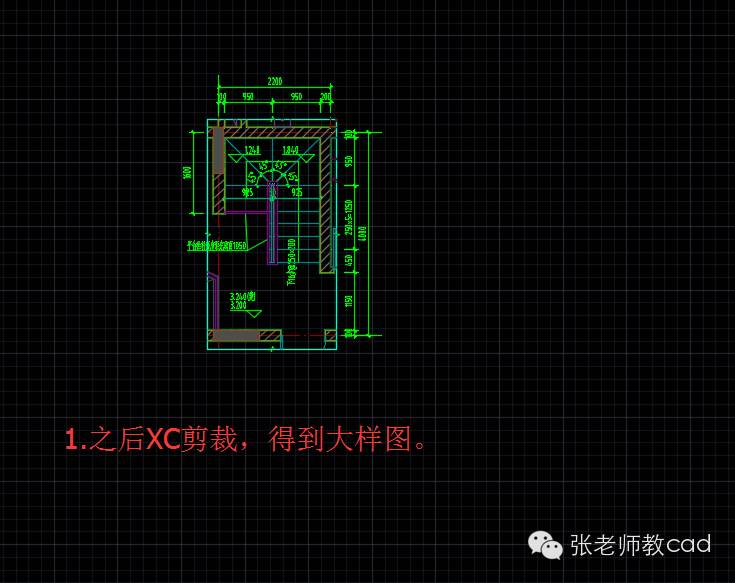

大样图如何绘制。

通过以上步骤得到所有5套图纸。

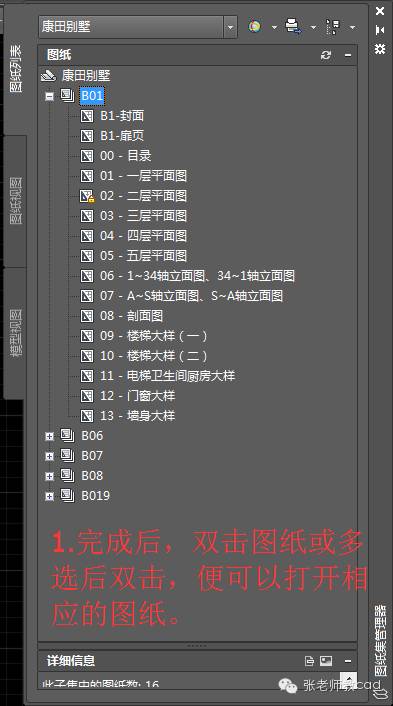

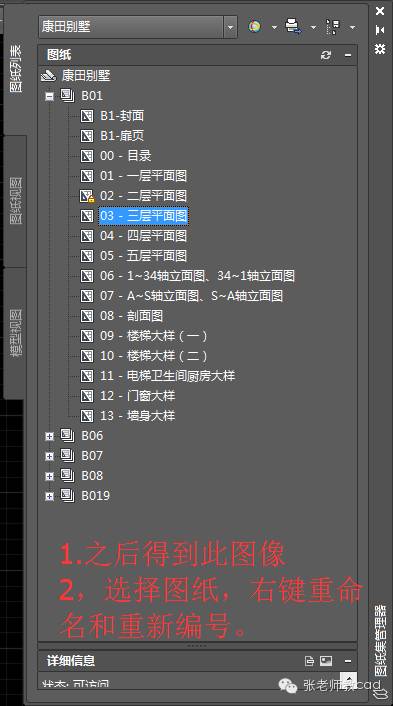

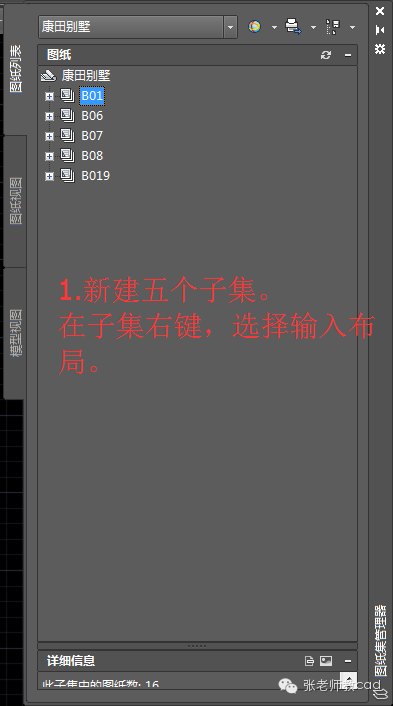

图纸集:

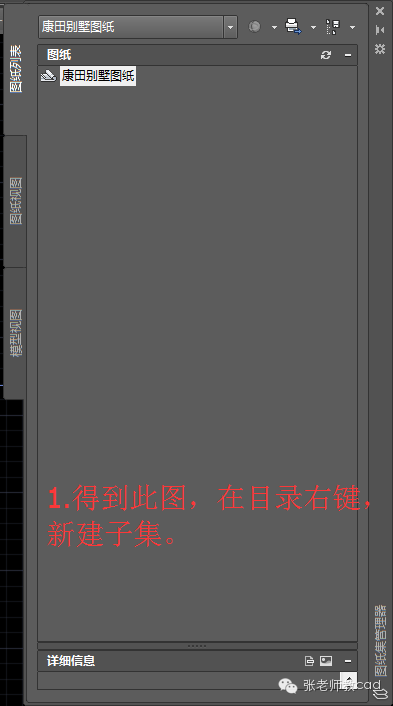

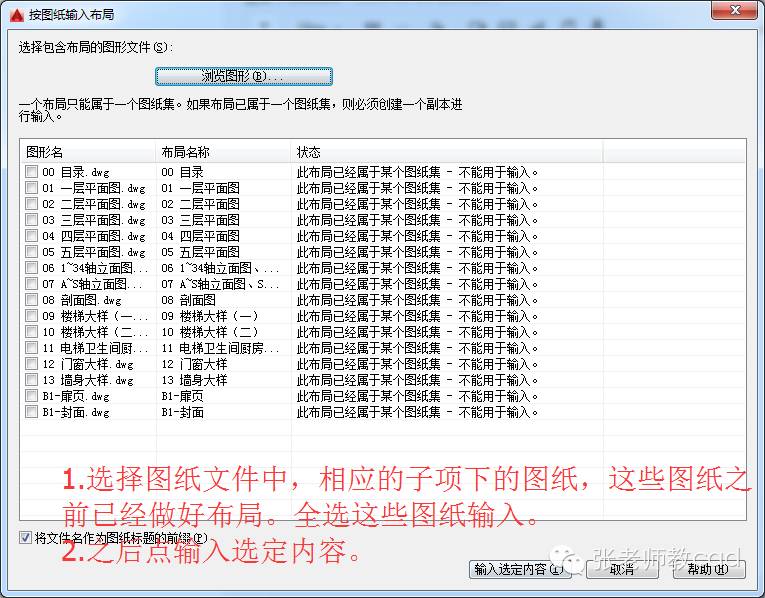

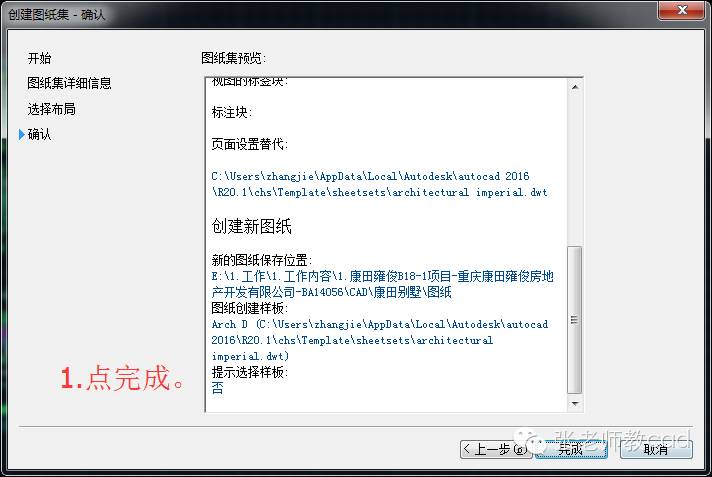

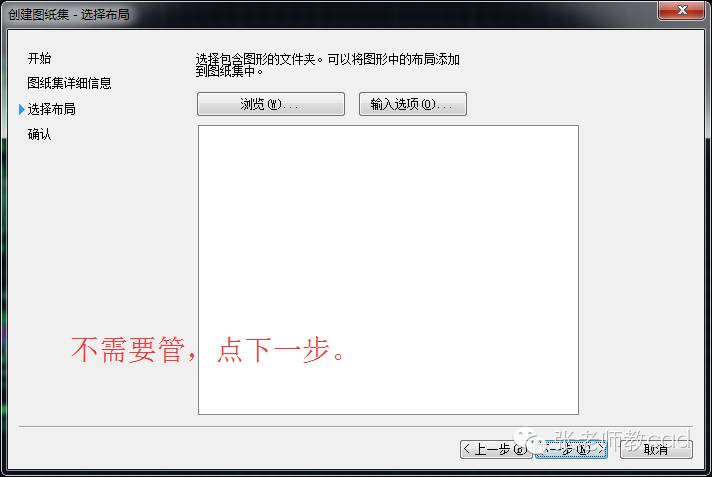

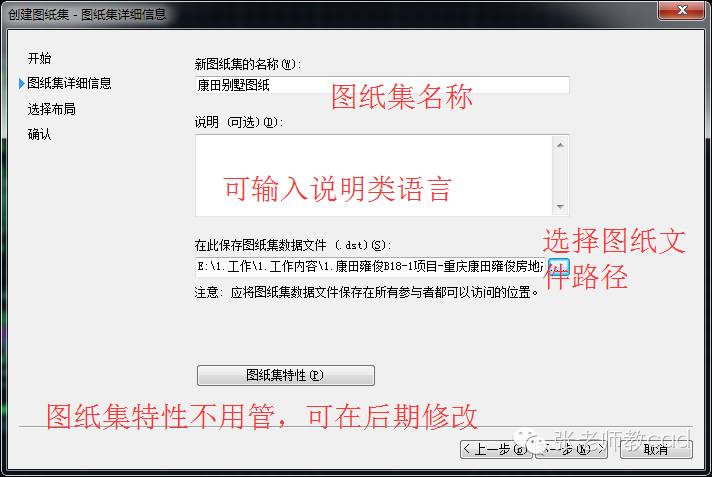

  • 文件——新建图纸集

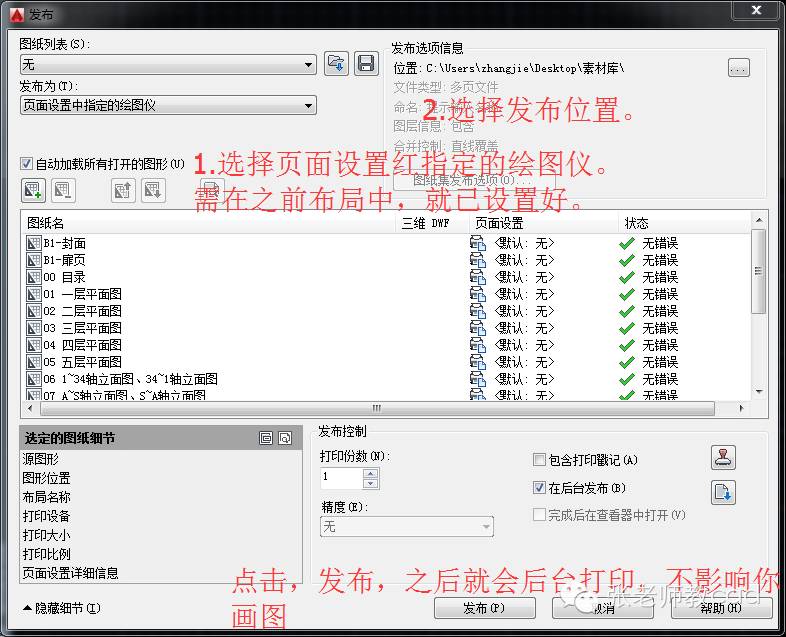

  • 关于打印,选择你要打印的子项或总项,右键发布——发布对话框。

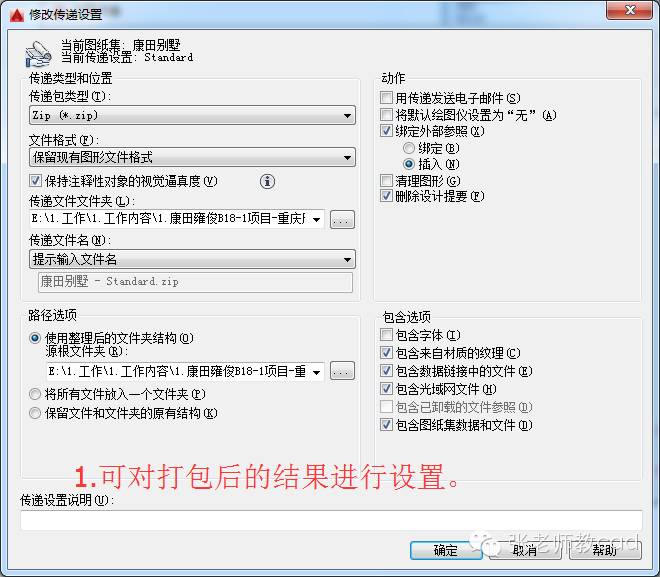

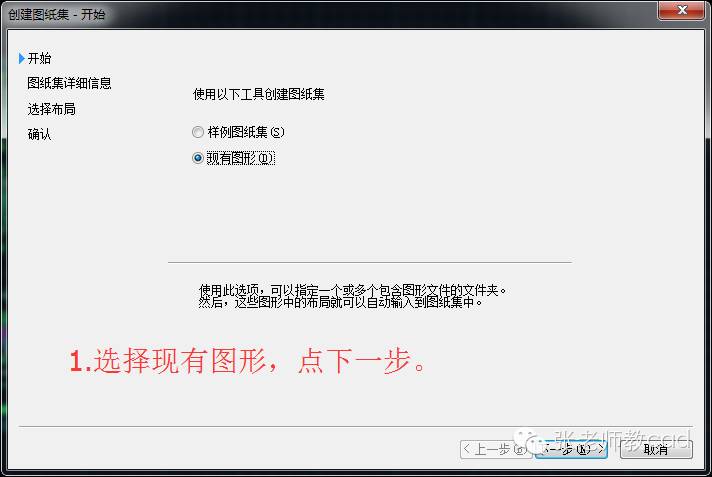

关于打包,选择要打印的图纸,右键电子传递


这些是我现在使用的画图,个人很此方式的画图效果。
有几个优势
  • 图纸文件中的成品图中,布局无图元,模型与布局完全相同。方便其他专业参照图纸。同时可以将所有单个图纸,参照到统一一个图纸中,方便不习惯此方式的人看图。
  • 不使用注释性功能,但通过外部参照,同样得到同步更新大样图,方便与其他专业不会注释性的交接。(之前用注释性画图,与其他专业交接痛苦不堪,本楼主)
  • 一个图纸一个布局一个单元,简化图纸大小,使图纸在后期的时候不会越画越大,大大加快画图速度。(有人担心,不是所有图在一个dwg文件中,会很不习惯,觉的画图会变慢;其实不会,你实际使用之后,你就会发现,其实是会加快画图的。)

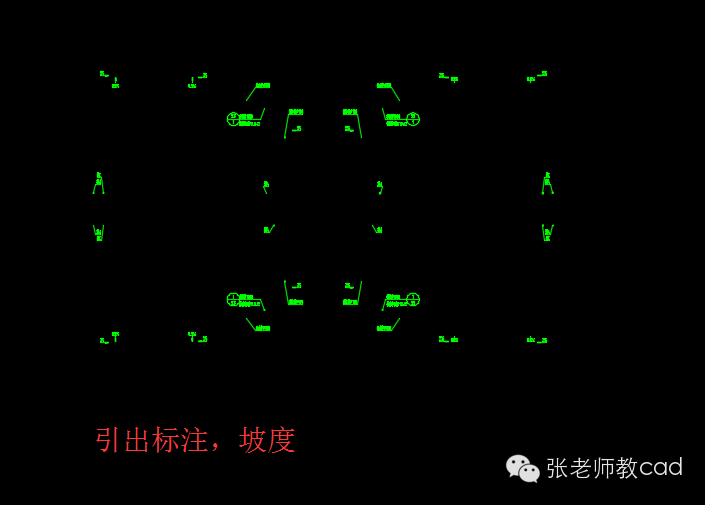

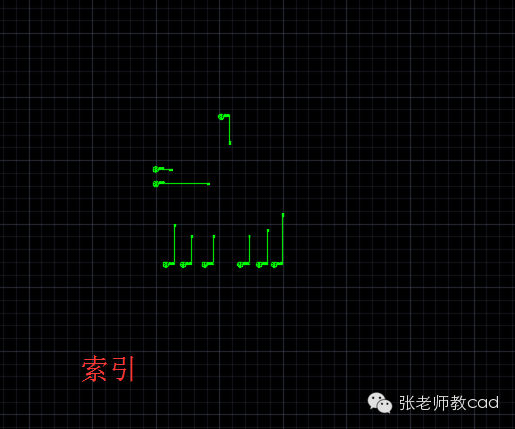

  • 通过图纸的拆分成多个图纸(平面、标高、索引、编号......),可以更加精细化控制图纸,通过组合控制,得到不同的图纸,但却可以实现改一个其余全改。
  • 通过图纸集管理,来实现自动打印打包,提高效率。
