请教如何entmake polyline?

etoxp

请教如何entmake polyline?  是要polyline，不是lwpolyline。而且要能控制是否闭合。

caoyin

POLYLINE 是被淘汰的多段线格式，LWPOLYLINE 不香吗？

(defun Add-Polyline (PTS)
  (entmake  '((0 . "POLYLINE") (70 . 1)));;70组码包含1闭合，不包含1或70组码不存在则不闭合
  (foreach P PTS
    (entmake (list '(0 . "VERTEX") (cons 10 P)))
  )
  (entmakex '((0 . "SEQEND")))
)


(defun C:TT (/ P LST)
  (while (setq P (getpoint "\n指定点:"))
    (setq LST (cons P LST))
  )
  (if (> (length LST) 2)
    (Add-Polyline LST)
  )
)

etoxp

caoyin 发表于 2021-3-18 14:24
POLYLINE 是被淘汰的多段线格式，LWPOLYLINE 不香吗？

(defun Add-Polyline (PTS)

谢谢！
再请教一下，lwpolyline是不是只是平面的，z坐标不起作用。我也因此才想用polyline。

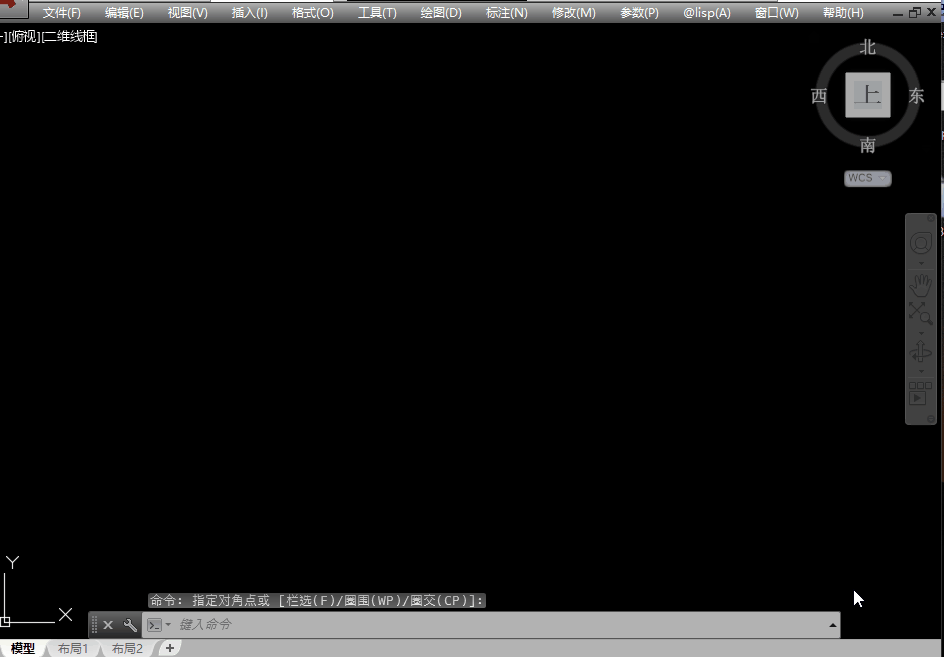

vitalgg

1. (defun entity:make-pline (plist convexity elevation closed)

2.   "生成二维多段线.POLYLINE

3. 参数:

4.   plist:端点坐标点表，如：((x1 y1 z1) (x2 y2 z2) (x2 y2 z2))或((x1 y1) (x2 y2) (x2 y2))

5.   convexity:各点与下一点的凸度(个数同坐标点表)，可为nil

6.   elevation:标高

7.   closed:是否闭合，1:闭合，0：不闭合"

8.   "返回值:  生成多段线的图元名"

9.   "示例:  (entity:make-pline '((0 0 0) (5000 0 0) (5000 5000 0) (0 5000 0)) '(-1.0 -0.5 0 -0.3) 100 1)"

10.   (if (= closed 1)

11.       (entmake

12.        (list '(0 . "POLYLINE") '(66 . 1) '(70 . 1) (cons 38 elevation)))

13.       (entmake (list '(0 . "POLYLINE") '(66 . 1) (cons 38 elevation))))

14.   (if convexity

15.       (mapcar

16.        '(lambda (x y)

17.          (entmake (list        (cons 0 "VERTEX")

18.                    (cons 10 x)

19.                    (cons 42 y)

20.                    )))

21.        plist

22.        convexity

23.        )

24.       (mapcar

25.        '(lambda (x)

26.          (entmake (list        (cons 0 "VERTEX")

27.                    (cons 10 x)

28.                    )))

29.        plist

30.        ))

31.   (entmake '((0 . "SEQEND")))

32.   (entlast)

33.   )

(defun entity:make-pline (plist convexity elevation closed)<br />   "生成二维多段线.POLYLINE<br /> 参数:<br />   plist:端点坐标点表，如：((x1 y1 z1) (x2 y2 z2) (x2 y2 z2))或((x1 y1) (x2 y2) (x2 y2))<br />   convexity:各点与下一点的凸度(个数同坐标点表)，可为nil<br />   elevation:标高<br />   closed:是否闭合，1:闭合，0：不闭合"<br />   "返回值:  生成多段线的图元名"<br />   "示例:  (entity:make-pline '((0 0 0) (5000 0 0) (5000 5000 0) (0 5000 0)) '(-1.0 -0.5 0 -0.3) 100 1)"<br />   (if (= closed 1)<br />       (entmake<br />        (list '(0 . "POLYLINE") '(66 . 1) '(70 . 1) (cons 38 elevation)))<br />       (entmake (list '(0 . "POLYLINE") '(66 . 1) (cons 38 elevation))))<br />   (if convexity <br />       (mapcar<br />        '(lambda (x y)<br />          (entmake (list        (cons 0 "VERTEX")<br />                    (cons 10 x)<br />                    (cons 42 y)<br />                    )))<br />        plist<br />        convexity <br />        )<br />       (mapcar<br />        '(lambda (x)<br />          (entmake (list        (cons 0 "VERTEX")<br />                    (cons 10 x)<br />                    )))<br />        plist<br />        ))<br />   (entmake '((0 . "SEQEND")))<br />   (entlast)<br />   )

etoxp

vitalgg 发表于 2021-3-18 19:40

此程序好像将所有顶点的标高都设成了相同值，而不是每个顶点的标高都能不同。

vitalgg

etoxp 发表于 2021-3-18 22:41
此程序好像将所有顶点的标高都设成了相同值，而不是每个顶点的标高都能不同。

也是啊，想办法改改

edata

三维多段线才有有效z值,

etoxp

感谢各位，虽然还没有通过entmake生成满意的polyline，但已找到了其它办法实现了。

;;XP-MakePolyline 根据点表生成polyline
;ntLst = (list (list 1 2 3) (list 10 20 30) (list 100 200 300))
;;example:
;;(XP-MakePolyline PntLst "closed")
(defun XP-MakePolyline (PntLst     closed?    /     ACADOBJ
      DOC     MODELSPACE PNTLST2   POINTS
      POLYOBJ
           )
  (setq PntLst2 '())
  (if PntLst
    (progn
      (foreach e PntLst
  (setq PntLst2 (append PntLst2 e))
      )
      (setq acadObj (vlax-get-acad-object))
      (setq doc (vla-get-ActiveDocument acadObj))
      ;; Create the array of points
      (setq points (vlax-make-safearray
         vlax-vbDouble
         (cons 0 (- (length PntLst2) 1))
       )
      )
      (vlax-safearray-fill
  points
  PntLst2
      )
      ;; Create a 3D polyline in model space
      (setq modelSpace (vla-get-ModelSpace doc))
      (setq polyObj (vla-Add3DPoly modelSpace points))
      (if (= closed? "closed")
  (vla-put-Closed (e2o (entlast)) :vlax-true)
      )
    )
  )
  (entlast)
);;e2o eName转objectName
(defun e2o (ename)
        (vlax-ename->vla-object ename)
)
;;o2e objectName转eName
(defun o2e (vlaobj)
        (vlax-vla-object->ename vlaobj)
)

edata

1. (defun entity:make-pline (plist closed / ent)

2.   "生成三维多段线.POLYLINE

3. 参数:

4.   plist:端点坐标点表，如：((x1 y1 z1) (x2 y2 z2) (x2 y2 z2))或((x1 y1) (x2 y2) (x2 y2))

5.   closed:是否闭合，1:闭合，0：不闭合"

6.   "返回值:  生成多段线的图元名"

7.   "示例:  (entity:make-pline '((0 0 0) (5000 0 0) (5000 5000 0) (0 5000 0)) 1)"

8.   (if (= closed 1)

9.       (entmake (list '(0 . "POLYLINE")   '(66 . 1) '(10 0.0 0.0 0.0) '(70 . 9) ))

10.       (entmake (list '(0 . "POLYLINE") '(66 . 1) '(70 . 8) )))

11.   (if plist

12.       (mapcar

13.        '(lambda (x)

14.          (entmake (list (cons 0 "VERTEX")

15.                    (cons 10 x)

16.                     (cons 70 32)

17.                    )))

18.        plist

19.        ))

20.   (entmake '((0 . "SEQEND")))

21.   (entlast)

22.   )

(defun entity:make-pline (plist closed / ent)<br />   "生成三维多段线.POLYLINE<br /> 参数:<br />   plist:端点坐标点表，如：((x1 y1 z1) (x2 y2 z2) (x2 y2 z2))或((x1 y1) (x2 y2) (x2 y2))<br />   closed:是否闭合，1:闭合，0：不闭合"<br />   "返回值:  生成多段线的图元名"<br />   "示例:  (entity:make-pline '((0 0 0) (5000 0 0) (5000 5000 0) (0 5000 0)) 1)"<br />   (if (= closed 1)<br />       (entmake (list '(0 . "POLYLINE")   '(66 . 1) '(10 0.0 0.0 0.0) '(70 . 9) ))<br />       (entmake (list '(0 . "POLYLINE") '(66 . 1) '(70 . 8) )))<br />   (if plist       <br />       (mapcar<br />        '(lambda (x)<br />          (entmake (list (cons 0 "VERTEX") <br />                    (cons 10 x)<br />                     (cons 70 32)<br />                    )))<br />        plist<br />        ))<br />   (entmake '((0 . "SEQEND")))<br />   (entlast)<br />   )
