术科100% (第一～三题每题10分，第四～五题每题15分，第六～七题每题20分)

术科部份请依照试卷指示绘图、求取相关资料，并依题号将资料填入填答视窗中，长度单位一律为mm，面积单位一律为mm²，体积单位一律为mm³，填充题四捨五入至小数点后第二位。(如24.322为24.32，24.766为24.77)

---

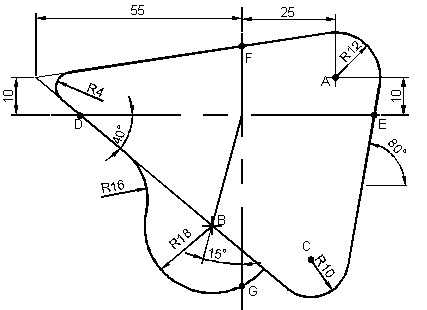

一、试绘出下图并回答下列五个问题（10分，每小题2分，选择题答错倒扣该小题25%）

1. 此图形所围成之面积为何?

(A) 4149.686 (B) 4149.886 (C) 4149.668 (D) 4149.868

2. A点至B点之距离为何? mm

3. A点至C点之距离为何? mm

4. D点至E点之距离为何? mm

5. E点至G点之距离为何?

(A) 57.088 (B) 57.008 (C) 57.808 (D) 57.880

---

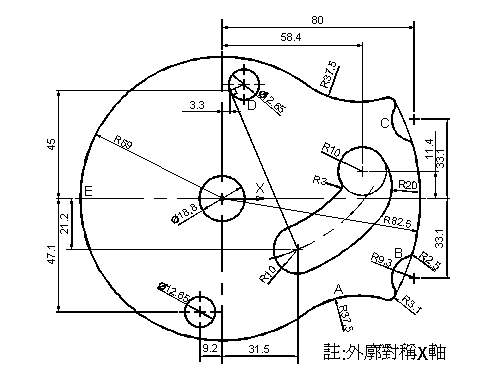

二、试绘出下图并回答下列五个问题（10分，每小题2分，选择题答错倒扣该小题25%）

　

　

　

　

　

　

　

　

　

　

6. E圆弧之起/终点角度近似值为何?

(A) 54/306 (B) 52/304 (C) 55/307 (D) 53/305

7. 扣除所有内孔后之净面积为何? mm²

8. A圆弧圆心至C圆弧圆心之距离为何? mm

9. B圆弧圆心至D圆圆心之距离为何? mm

10. 此图形质心在X方向之近似值为何?

(A) 6.02 (B) 6.12 (C) 6.22 (D) 63.2

---

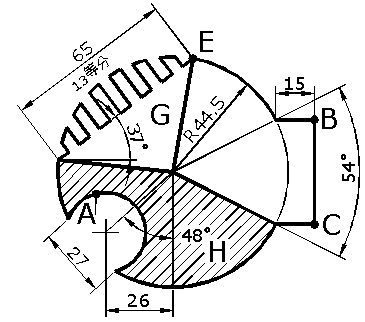

三、试绘出下图并回答下列五个问题（10分，每小题2分，选择题答错倒扣该小题25%）

11.A之弧长为何? mm 12.B点到E点之直线距离为何? mm 13.封闭区域G之面积为何?

(A)1302.336 (B)1304.336 (C)1301.336 (D)1303.336

14. 斜线区域H之面积为何?

(A)2119.223 (B)2119.332 (C)2119.323 (D)2119.233

15.线段BC之长度为何? mm

---
