台湾ＣＡＤ画图技能竞赛87年度题1，2，3,4你也试试

sboo292929

术科100% (第一～三题每题10分，第四～五题每题15分，第六～七题每题20分)

术科部份请依照试卷指示绘图、求取相关资料，并依题号将资料填入填答视窗中，填充题四捨五入至小数点后第一位。(如24.322为24.3，24.766为24.8)

---

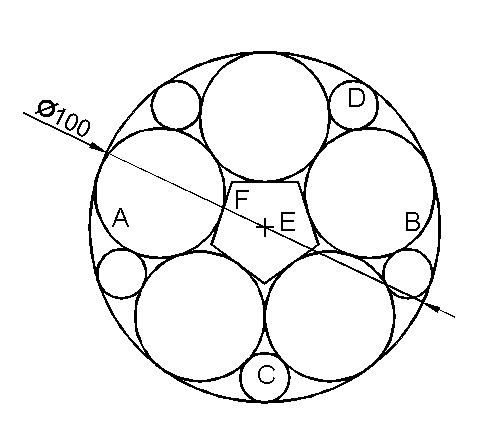

一、试绘出下图并回答下列五个问题（10分，每小题2分，选择题答错倒扣该小题25%）

1. A圆之面积为何? (A)1074.326 (B)1075.326 (C)1076.326 (D)1077.326 2. C圆之面积为何? mm² 3. C圆心至D圆心的直线距离为何? mm　 4. E点至D圆心之距离为何? mm　 5. 正五边形F之周长为何? (A)94.300 (B)94.311 (C)94.322 (D)94.333

---

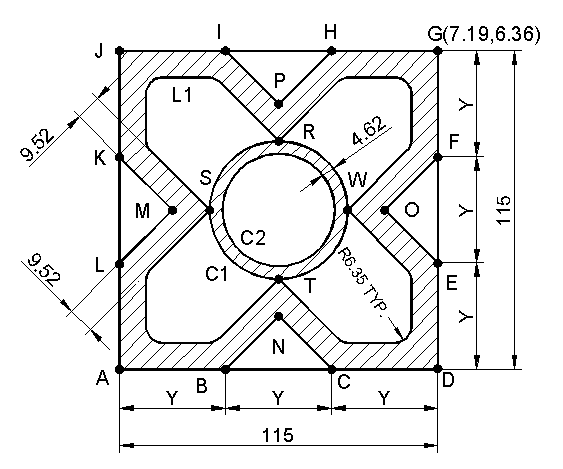

二、试绘出下图并回答下列五个问题（10分，每小题2分，选择题答错倒扣该小题25%）

　

6.T点至J点之距离为何? mm² 7.F点至P点之角度为何? (A)160.47 (B)160.61 (C)161.57 (D)161.60 8.L点相对於W点之座标值为何? (A)-82.17,-18.97 (B)-82.27,-19.07 (C)-82.37,-19.17 (D)-82.47,-19.27 9.外部斜线区域之内环(L1),其周长为何? mm² 10.斜线区域之总面积为何? mm²

---

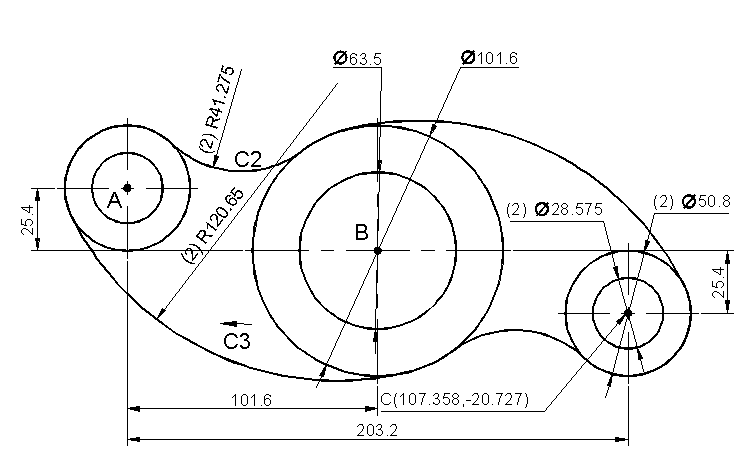

三、试绘出下图并回答下列五个问题（10分，每小题2分，选择题答错倒扣该小题25%）

　

11.C2圆弧之圆心座标为何? (A)-49.673,78.186 (B)-49.673,78.086 (C)-49.683,78.086 (D)-49.683,78.186 12.A圆圆心至B圆圆心之角度为何? (A)344.96 (B)345.96 (C)346.96 (D)347.96 13.C3圆弧之弧长为何? mm² 14.此图形之外形轮廓线总长度为何? mm² 15.扣除A、B、C三个圆孔后之净面积为何? mm²
