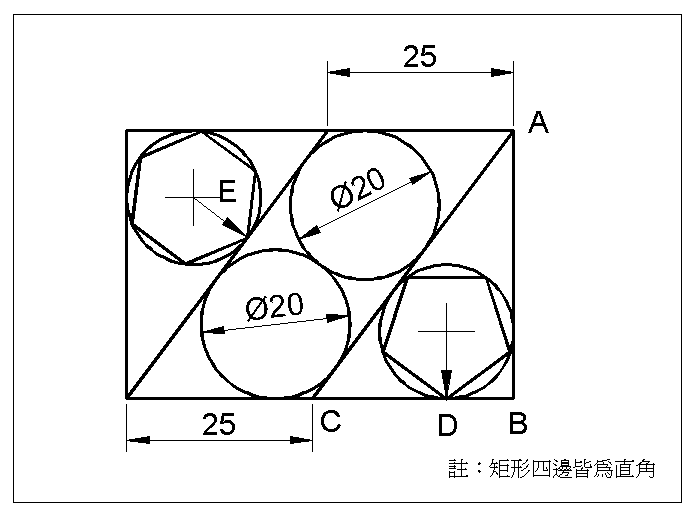

四、试绘出下图并回答下列五个问题（10分，每小题2分，选择题答错倒扣该小题25%）

16. 三角形ABC中,线段AB的长度为? mm　 17. 三角形ABC中,线段BC的长度为? mm　 18. 由D点至E点之直线距离为何? mm 19. 正五边形之面积为何? mm² 20. 正六边形之周长为何? (A)50 (B)52 (C)54 (D)56

---

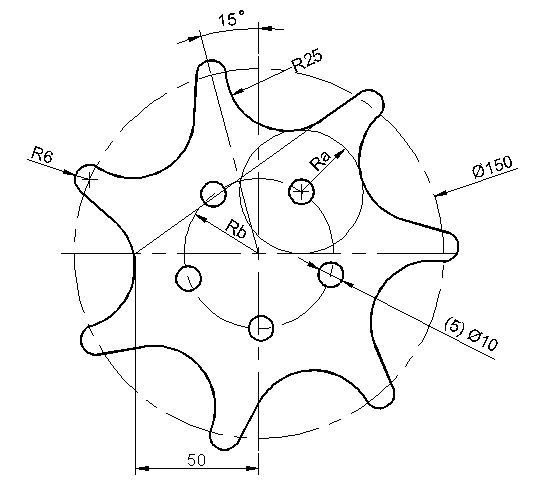

五、试绘出下图并回答下列五个问题（15分，每小题3分，选择题答错倒扣该小题25%）

21.Ra之半径为何? (A)24.068 (B)25.068 (C)26.068 (D)27.068　 22. Rb之半径为何? mm 23.外部7个弧之圆心连线长度为何? (A)455.578 (B)454.578 (C)453.578 (D)452.578 24.此图形之外形轮廓线周长为何? mm 25.扣除所有内孔后之净面积为何? mm²

---

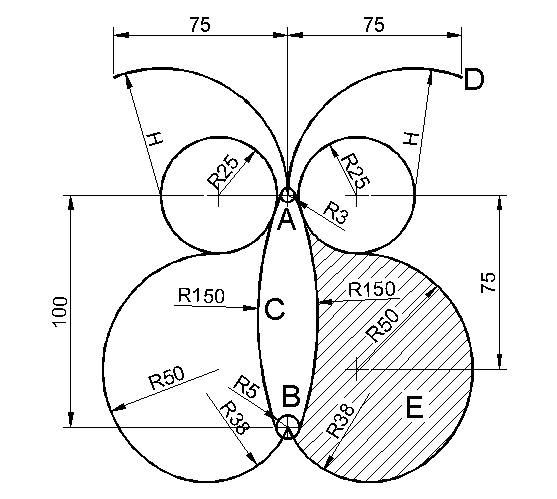

六、试绘出下图并回答下列五个问题（20分，每小题4分，选择题答错倒扣该小题25%）

26. 半径H的长度为何? (A)52.663 (B)53.663 (C)54.663 (D)55.663 27. 小圆A之圆心到D点的直线距离为何? mm 28.圆弧C的弧长为何? (A)104.843 (B)104.384 (C)104.348 (D)104.438 29.斜线区域E的周长为何? mm 30. 斜线区域E的面积为何? mm²

---

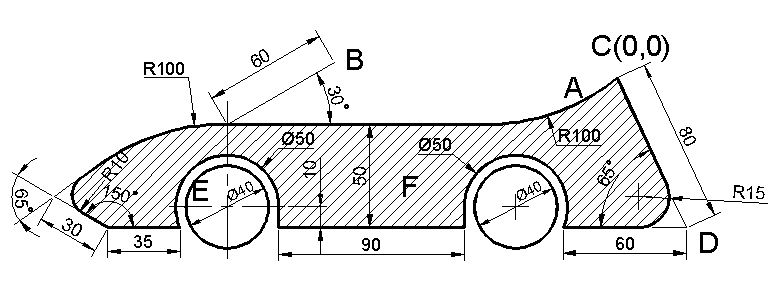

七、试绘出下图并回答下列五个问题（20分，每小题4分，选择题答错倒扣该小题25%）

31. B点之座标为何? (A)-135.142,7.695 (B)-136.142,7.595 (C)-137.142,7.495 (D)-138.142,7.395 32. D点至E点之直线距离为何? mm 33. A圆弧之弧长为何? mm 34. 斜线区域F的周长为何? mm 35. 斜线区域F的面积为何? mm²
