绘制圆角的虚拟直角边(永久免费)

biya · 发表于 2025-12-26 08:26:56

本帖最后由 biya 于 2025-12-26 08:31 编辑

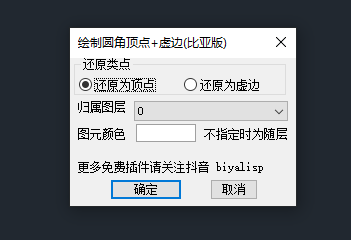

功能：绘制圆角虚拟直线边及顶点
命令：arcinter
介绍：此功能是对零件的圆角，绘制未圆角之前的直角边或顶点，此边本不存在，但经常在实际工作中需要去
找回边的轮廓做一些标注或下料计算等处理
建议：在机械制图中，虚拟不存在的轮廓一般为双点画线，如果用《比亚CAD》工具箱则自带双点画线图层，比亚CAD下载在本栏目的置顶贴子中
